РАЗДЕЛ II. ОСНОВЫ НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ (Практические работы № 5 - № 14)

 ПР № 5: "Построение прямоугольной изометрической проекции группы геометрических тел"

Применяемый чертёжный формат: А3

1. Выполнить построение аксонометрической проекции группы геометрических тел.
2. Методические рекомендации по выполнению заданий на практической работе № 5

Уровень сложности А




Уровень сложности В





Уровень сложности С








Уровень сложности D

 ПР № 6: "Построение группы геометрических тел"

Применяемый чертёжный формат: А3

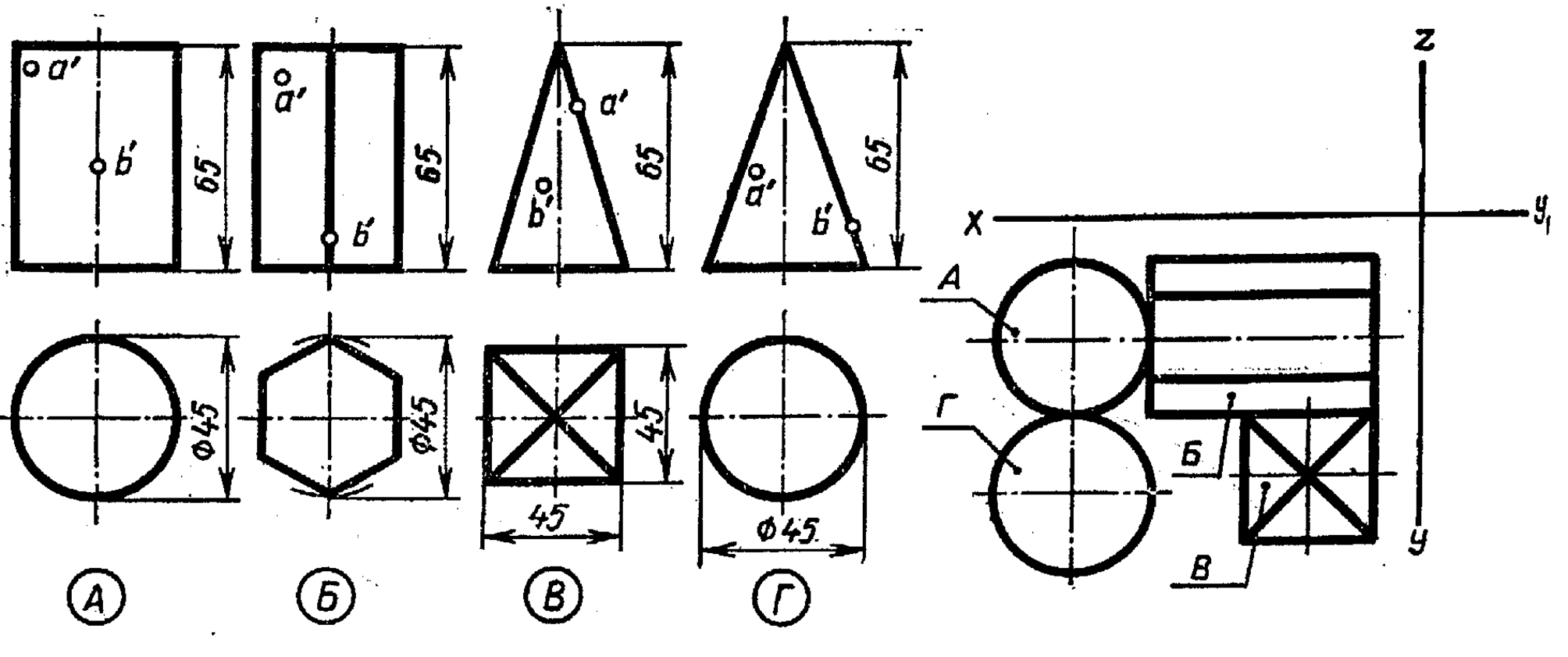

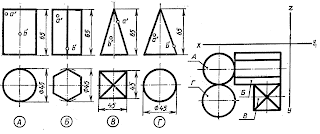

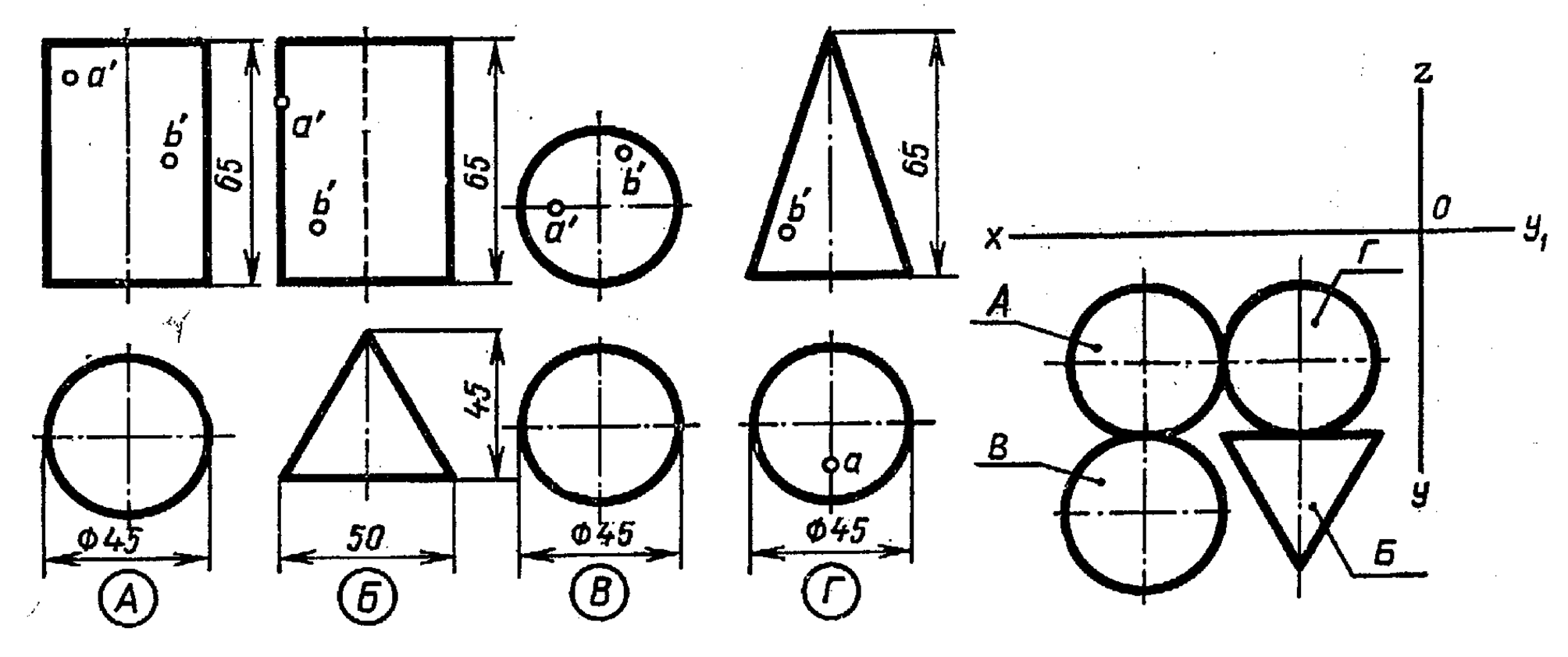

1. Выполнить построение проекций геометрических тел в системе трёх плоскостей и найти проекции точек, принадлежащих поверхностям заданных тел.
2. Методические рекомендации по выполнению заданий на практической работе № 6

Уровень сложности А





Уровень сложности В





Уровень сложности С


Вариант 1 и 2

Вариант 3 и 4


Вариант 5 и 6


Вариант 7 и 8


Вариант 9 и 10


Вариант 11 и 12


Вариант 13 и 14


Вариант 15 и 16


Вариант 17 и 18

Уровень сложности D

 ПР № 7: "Выполнение аксонометрической проекции и развёрток призмы, усечённой проецирующей плоскостью"

Применяемый чертёжный формат: А3

1. Выполнить построение аксонометрическую проекцию и развёртки призмы, усечённой проецирующей плоскостью.
2. Методические рекомендации по выполнению заданий на практической работе № 7

Уровень сложности А





Уровень сложности В





Уровень сложности С





Уровень сложности D

 ПР № 8: "Выполнение аксонометрической проекции и развёрток пирамиды, усечённой проецирующей плоскостью"

Применяемый чертёжный формат: А3

1. Выполнить построение аксонометрическую проекцию и развёртки пирамиды, усечённой проецирующей плоскостью.
2. Методические рекомендации по выполнению заданий на практической работе № 8

Уровень сложности А


Вариант 1





Вариант 2





Вариант 3





Вариант 4





Уровень сложности В





Уровень сложности С





Уровень сложности D

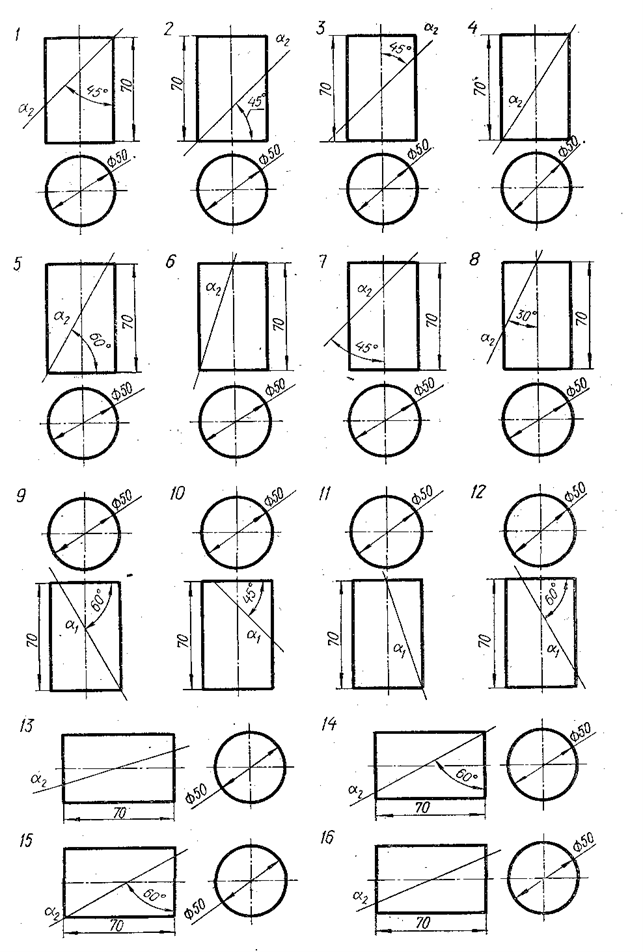

 ПР № 9: "Выполнение аксонометрической проекции и развёрток цилиндра, усечённого проецирующей плоскостью"

Применяемый чертёжный формат: А3

1. Выполнить построение аксонометрическую проекцию и развёртки цилиндра, усечённого проецирующей плоскостью.
2. Методические рекомендации по выполнению заданий на практической работе № 9

Уровень сложности А


Вариант 1





Вариант 2





Уровень сложности В





Уровень сложности С









  Уровень сложности D

 ПР № 10: "Выполнение аксонометрической проекции и развёрток конуса, усечённого проецирующей плоскостью"

Применяемый чертёжный формат: А3

1. Выполнить построение аксонометрическую проекцию и развёртки конуса, усечённого проецирующей плоскостью.
2. Методические рекомендации по выполнению заданий на практической работе № 10

Уровень сложности А


Вариант 1





Вариант 2





Вариант 3





Уровень сложности В





Уровень сложности С









  Уровень сложности D

 ПР № 11: "Выполнение чертежа и аксонометрической проекции двух пересекающихся призм"

Применяемый чертёжный формат: А3

1. Выполнить построение чертежа и аксонометрической проекции двух пересекающихся призм.
2. Методические рекомендации по выполнению заданий на практической работе № 11

Уровень сложности А


Вариант 1





Вариант 2





Вариант 3





Вариант 4





Уровень сложности В





Уровень сложности С





  Уровень сложности D

 ПР № 12: "Выполнение чертежа и аксонометрической проекции пересекающихся поверхностей призмы и пирамиды"

Применяемый чертёжный формат: А3

1. Выполнить построение чертежа и аксонометрической проекции двух пересекающихся призм.
2. Методические рекомендации по выполнению заданий на практической работе № 12

Уровень сложности А


Вариант 1





Вариант 2





Уровень сложности В-1





Уровень сложности В-2





Уровень сложности С





  Уровень сложности D

 ПР № 13: "Выполнение чертежа и аксонометрической проекции пересекающихся поверхностей двух тел вращения"

Применяемый чертёжный формат: А3

1. Выполнить построение чертежа и аксонометрической проекции двух пересекающихся призм.
2. Методические рекомендации по выполнению заданий на практической работе № 13

Уровень сложности А


Вариант 1





Вариант 2





Вариант 3





Вариант 4





Вариант 5





Вариант 6





Вариант 7





Вариант 8





Уровень сложности В





Уровень сложности С


















  Уровень сложности D

 ПР № 14: "Выполнение чертежа и аксонометрической проекции пересекающихся поверхностей тела вращения и многогранника"

Применяемый чертёжный формат: А3

1. Выполнить построение чертежа и аксонометрической проекции двух пересекающихся призм.
2. Методические рекомендации по выполнению заданий на практической работе № 14

Уровень сложности А


Вариант 1





Вариант 2





Вариант 3





Вариант 4





Вариант 5





Рисунок 6





Рисунок 7





Уровень сложности В





Уровень сложности С-1





  Уровень сложности C-2

Уровень сложности D
